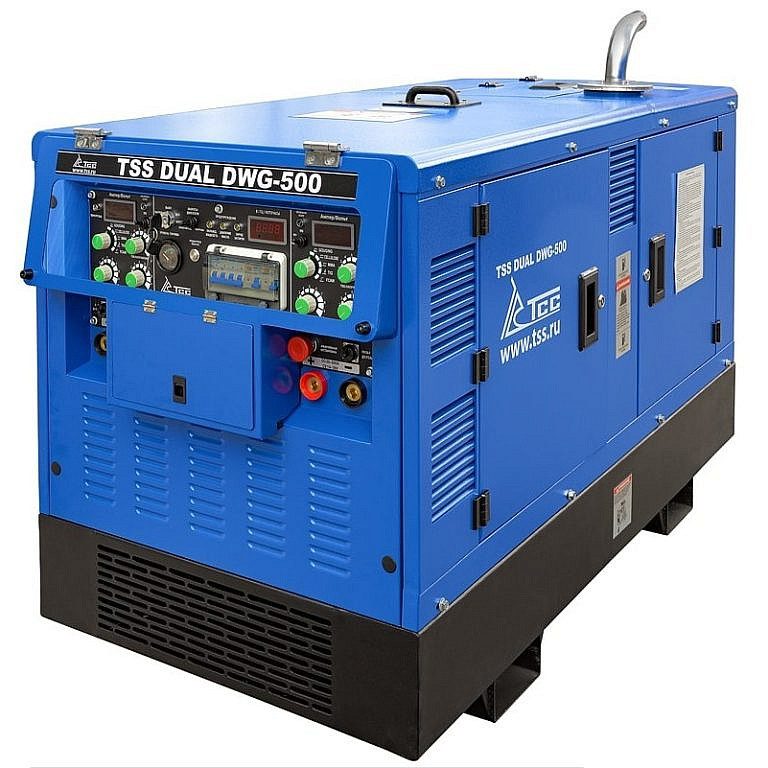

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
ОБЩИЕ ХАРАКТЕРИСТИКИ
| СЕРИЯ | Сварочный агрегат TSS DUAL DWG-500 |
| РОД СВАРОЧНОГО ТОКА | Постоянный |
| СВАРОЧНЫЙ ТОК ММА, А | 30-500 |
| СВАРОЧНЫЙ ТОК, АМПЕР | 30-500 |
| ДИАМЕТР ЭЛЕКТРОДА, ММ | 1,6-10 |
| СВАРОЧНЫЙ ТОК TIG, А | 30-500 |
| ДИАМЕТР ЭЛЕКТРОДА TIG, ММ | 1,6-6,0 |
| ДИАМЕТР ПОРОШКОВОЙ ПРОВОЛОКИ, ММ | 1,6 / 2,0 |
| НАПРЯЖЕНИЕ ХОЛОСТОГО ХОДА, В | 76 |
| ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ, КВТ | 22 |
| МОДЕЛЬ ГЕНЕРАТОРА | WHI184G |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ | 22 |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА | 27.5 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ | 25 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА | 31.2 |
| ТИП ДВИГАТЕЛЯ | Вертикальный, рядный, 4-тактный, с водяным охлаждением |
| МОДЕЛЬ ДВИГАТЕЛЯ | Weichai WP2.3D33E200 |
| ДВИГАТЕЛЬ | Weichai WP2.3D33E200 |
| МОЩНОСТЬ ДВИГАТЕЛЯ, КВТ/Л.С. | 30 ( макс. 33 ）/ 41 ( макс 45) |
| ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л) | 8 |
| РЕКОМЕНДУЕМЫЙ ТИП МАСЛА | SAE 15W40/10W30 |
| ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН) | 1500 |
| ВИД ТОПЛИВА | дизель |
| РАСХОД ТОПЛИВА Л/ЧАС | 7 |
| ОБЪЁМ ТОПЛИВНОГО БАКА (Л) | 85 |
| СИСТЕМА ОХЛАЖДЕНИЯ | Жидкостная |
| ТИП ЗАПУСКА | Электростарт |
| УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V | 75/12 |
| БЛОК ЗАРЯДКИ АКБ | Да |
| ТИП ГЕНЕРАТОРА | Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной |
| КОЛИЧЕСТВО ФАЗ | 3/1 |
| КОЭФФИЦИЕНТ МОЩНОСТИ | 0.8 |
| НАПРЯЖЕНИЕ (В) | 400/230 |
| ЧАСТОТА, ГЦ | 50 |
| НОМИНАЛЬНЫЙ ТОК (А) | 50.5 |
| РЕГУЛЯТОР НАПРЯЖЕНИЯ | AVR |
| ПРИБОРЫ КОНТРОЛЯ | Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов |
| ДИСПЛЕЙ СВАРОЧНОГО ТОКА | Да |
| ДИСТАНЦИОННАЯ РЕГУЛИРОВКА ТОКА | Да |
| АВТОМАТ ЗАЩИТЫ | Да |
| ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ | Да |
| ОСТАНОВ ПО НИЗКОМУ ДАВЛЕНИЮ МАСЛА | Да |
| ВЫХОД 12V (АМПЕР) | нет |
| ИСПОЛНЕНИЕ | ШумозащитныйКожух |
| СТЕПЕНЬ ЗАЩИТЫ | IP44 |
| МАССА, КГ | 760 |
| ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 1680x820x1010 |
| УПАКОВКА | Фанерный ящик |
| МАССА БРУТТО, КГ | 850 |
| ГАБАРИТНЫЕ РАЗМЕРЫ УПАКОВКИ (Д;Ш;В; ММ) | 1800х940х1180 |
| ГАРАНТИЯ, СРОК (МЕС) | 12 месяцев/800 моточасов |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ | 30 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ | 33 |
| МОЩНОСТЬ НОМИНАЛЬНАЯ КВТ/Л.С. | 30/40,8 |
| КОЛИЧЕСТВО ЦИЛИНДРОВ | 4 |
| РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ | рядное |
| ТАКТНОСТЬ ДВИГАТЕЛЯ | 4 |
| СИСТЕМА ОХЛАЖДЕНИЯ | жидкостная |
| СИСТЕМА ВПУСКА ВОЗДУХА | с турбонаддувом |
| ТИП ВОЗДУШНОГО ФИЛЬТРА | фильтроэлемент |
| ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН) | 1500 |
| ДИАМЕТР ЦИЛИНДРА (ММ) | 89 |
| ХОД ПОРШНЯ (ММ) | 92 |
| СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ | 17.5:1 |
| РЕГУЛЯТОР ОБОРОТОВ | электронный |
| ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР) | 12/3,5 |
| УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч) | 225 |
| ТИП ТОПЛИВНОГО ФИЛЬТРА | одноразовый фильтр |
| РЕКОМЕНДУЕМЫЙ ТИП МАСЛА | SAE 15W40/10W30 |
| ТИП МАСЛЯНОГО ФИЛЬТРА | одноразовый фильтр |
| УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч) | 0.4 |
| ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л) | 8 |
| ВЕНТИЛЯТОР, Ø (ММ), ТИП | осевой |
| ВИД ТОПЛИВА | дизельное |
| МАССА, КГ | 280 |
| ГАРАНТИЯ, СРОК (МЕС) | 36 месяцев/2000 моточасов |
| SAE (МАХОВИК / КАРТЕР МАХОВИКА) | 4/7,5 |
|
ОПИСАНИЕ
|
НАЗНАЧЕНИЕ
Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока. Суммарный сварочный ток 500А. Агрегат может использоваться как источник электроэнергии 400В/230В Номинальная выходная мощность генератора 22 кВт.
ОПИСАНИЕ МОДЕЛИ
Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
ПРЕИМУЩЕСТВА
Одновременное питание электропотребителей и сварочный процесс.
Одновременное использование двух постов на разных сварочных токах и режимах.
500А суммарный ток сварки.
22 кВт выходная мощность для питания электропотребителей.
10 часов автономной работы на одном баке, при максимальной мощности.
4 вида сварки и воздушно-дуговая строжка.
Сварка электродами с различным металлургическим типом покрытия.
Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск.
Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях.
Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления.
Все приборы для контороля сварочных процессов и работы двигателя на одной панели управления.
Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги.
ОПИСАНИЕ МОДЕЛИ
• СВАРОЧНЫЕ ПРОЦЕССЫ:
• MMA (ручная дуговая сварка) – оба поста
• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск) – оба поста
• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием) – оба поста
• FCAW (полуавтоматическая сварка порошковой проволокой) – оба поста
• CAG-A (воздушно-дуговая строжка угольным электродом) – оба поста
• СВАРОЧНЫЙ ТОК:
• Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
• При работе двумя поста одновременно: пост А – 250А (ПВ 60%) + пост В – 250А (ПВ 60%)
• Только пост А – 350А (ПВ 60%) или пост В – 500А (ПВ 60%)
• ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
• Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
• Плавная бесступенчатая регулировка тока и напряжения
• Регулируемый горячий старт – оба поста
• Регулируемый форсаж дуги – оба поста
• Функция VRD
• Подогрев масла
• Дистанционная регулировка тока для MMA и TIG сварки – оба поста (два ПДУ в комплекте поставки)
• Глушитель из нержавеющей стали
• Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
• Кнопка экстренной остановки
• КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:
• Счетчик моточасов
• Индикатор температуры охлаждающей жидкости
• Индикатор давления масла
• Индикатор заряда батареи
• Показатель уровня топлива
• ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
• Без сварки – максимальная выходная мощность 25 кВт
• Одновременно со сварочным током 2 х 250А – выходная мощность 7 кВт
• Розетки – AC400В/50,5A, AC230В/ 2х16А
КОМПЛЕКТАЦИЯ
• Кабельный штекер -2 шт.
• Держатель электрода 500-800 А – 1 шт.
• Клемма заземления 500А – 1 шт.
• Штепсельная вилка 1~/230В 16A – 2 шт.
• Штепсельная вилка 3~/400В – 1 шт.
• MMA пульт ДУ для поста В (500А, 15 м) – 1 шт.
• MMA пульт ДУ для поста А (350А, 15 м) – 1 шт.
• Фильтр масляный – 1 шт.
• Фильтр топливный – 1 шт.
• Фильтр воздушный – 1 шт.
• Ремень вентилятора – 1 шт.
ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ
• 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
• 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
• 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
• 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
• 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
• 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм) Двухпостовой сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока. Суммарный сварочный ток 500А. Агрегат может использоваться как источник электроэнергии 400В/230В Номинальная выходная мощность генератора 22 кВт.
