- НАЗНАЧЕНИЕ

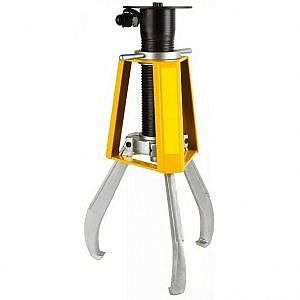

Гидравлический съемник СГ-20НК с каркасом безопасности, с двухступенчатым насосом НРГ 700-0.7 предназначен для демонтажа подшипников, зубчатых колес, шкивов, ступиц и других деталей, установленных с натягом. Съемник может поставляться без насоса или в комплекте с ручным (или электрическим) гидравлическим насосом.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

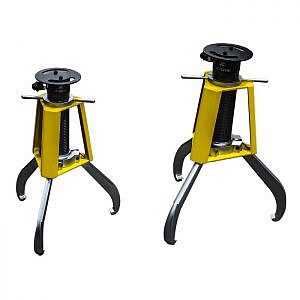

| Модель | СГ-20НК | СГ-30НК |
| Усилие, тонн | 20 | 30 |
| Диаметр захватываемой части, мм | 25…420 | 25…515 |
| Глубина захвата, мм | 285 | 340 |
| Ход штока, мм | 110 | 135 |
| Диаметр штока, мм | 35 | 40 |
| Длина рукава, м | 1,8 | 1,8 |
| Рабочее давление, бар | 700 | 700 |
| Вес, кг | 22 | 40 |
| Размеры стального транспортировочного ящика, мм | 660х270х220 | 770х310х270 |
| Совместимые ручные и ножные насосы (насос поставляется опционально) | НРГ 700-0.7, НРГ 700-2.7,
НГН 700-0.35, МГС 700-0.7П-Э-1, МГС 700-0.8П-Э-1 |
НРГ 700-0.7, НРГ 700-2.7,
МГС 700-0.7П-Э-1, МГС 700-0.8П-Э-1 |
- УСТРОЙСТВО И КОМПЛЕКТАЦИЯ
Комплект поставки:
1) Гидроцилиндр съемника с каркасом безопасности, основанием для крепления лап, тремя лапами (1шт.)
2) Съемные насадки с центрирующим конусом на шток (2шт)
3) Рукоятки для вращения гайки настройки диаметра захвата
4) Стальной ящик для транспортировки и хранения
Лапы съемника крепятся на подвижном основании и фиксируются в заданном положении с помощью регулируемого защитного каркаса. Вращением гайки с рукоятками настраивается диаметр захвата, а вращением гидроцилиндра настраивается глубина захвата.
На конце штока имеется отверстие для установки одной из двух насадок разной длины. На обеих насадках предусмотрен подпружиненный центрирующий конус.
- ПОДГОТОВКА СЪЕМНИКА К РАБОТЕ
4.1. Перед работой проверьте все детали съемника на отсутствие повреждений.
При обнаружении деформаций, трещин и признаков сильного износа на деталях съемника использование съемника запрещено.
4.2. Максимально точно оцените усилие, требуемое для снятия детали с вала. Если усилия съемника недостаточно для снятия детали – не используйте его, выберите модель съемника с подходящими характеристиками.
4.3. Рабочая температура съемника находится в интервале -5..+45 град.
- РАБОТА
5.1. Лапы съемника накидываются на снимаемую деталь. Гидроцилиндр съемника с регулировочной резьбой 9 ввинчивается в гайку с закрепленными на ней лапами, пока торец штока не упрется в вал со снимаемой деталью. Коническая насадка штока 11 должна встать в центровочное отверстие вала.

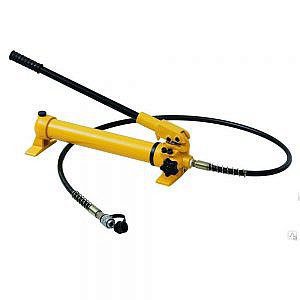

5.2. Заверните перепускной винт ручного насоса по часовой стрелке до упора. Приоткройте пробку заливного отверстия расположенного в задней части масляного бака насоса.
5.3. С помощью рукоятки 1, ввинченной в основание рукоятки 2 до упора, масло из бака насоса подается в гидроцилиндр 9, при этом шток съемника 10 упирается в торец вала и снимаемая деталь начинает перемещаться относительно вала. В процессе съема детали внимательно следите за положением рабочих площадок лап съемника относительно детали, чтобы избежать срыва лап с детали. В случае использования съемника с двумя лапами, следует особо внимательно следить за положением гидроцилиндра съемника относительно оси вала. Если съемник начинает уходить с оси вала (перекашивается), то необходимо прекратить работу и переустановить съемник. Используйте гидравлический съемник с двумя лапами, только если установка трех лап на детали невозможна.
5.4. Ход штока съемника составляет 50-70 мм и для снятия детали с вала может потребоваться более одного установа. Для этого следует повернуть перепускной винт против часовой стрелки. Под действием пружины шток съемника возвращается в исходное положение, освобождая снимаемую деталь из захватов.
- ОБСЛУЖИВАНИЕ СЪЕМНИКА
6.1. В процессе эксплуатации может потребоваться долить масло или полностью заменить его. Доливка масла осуществляется через заливное отверстие, расположенное на задней части масляного бака насоса съемника. В качестве рабочей жидкости используется гидравлическое масло “ВМГЗ”, “Индустриальное-12”, “И-20” или аналоги.
6.2. Не допускайте попадания воды на съемник, своевременно смазывайте детали съемника.
- ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
7.1. Поставщик гарантирует надежную работу съемника в течение 12 месяцев со дня его продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем РЭ.
7.2. Претензии принимаются только при наличии настоящего руководства по эксплуатации, а также с отметкой о дате продажи и штампом организации-продавца.
7.3. Гарантийные обязательства не распространяются на:
– естественный износ резинотехнических изделий.
– изделия с механическими повреждениями, вызванными перегрузкой и неправильной эксплуатацией.
– изделия со следами самостоятельных ремонтных работ.
